現代の製造において、アルミニウム金型は、軽量、優れた熱伝導性、短い加工サイクルなどの利点により、自動車部品、電子筐体、家電製品に広く使用されています。アルミニウム金型の精密加工は高性能 CNC 工作機械に依存しています。-その加工精度と効率がアルミニウム金型の品質と市場競争力に直接影響します。に使用されるCNC工作機械アルミ金型加工材料の特性 (高い可塑性、工具の固着の容易さ、融点の低さなど) に合わせて特に最適化する必要があります。これらは高速切断、精密制御、インテリジェント監視などのテクノロジーを統合しており、アルミニウム金型製造業界チェーンの中核機器となっています。-
1. CNC マシンのアルミ金型加工の中心的な要件
アルミニウム金型の機械加工には、複雑な曲面、高精度の穴システム、細粒化が含まれることが多く、CNC 工作機械にはさまざまな次元にわたって厳しい要求が課されます。{0}まず、高い精度が求められます。アルミ金型の寸法公差は±0.005mm以内に管理されることが多いです。これは、表面精度が部品のフィット感に直接影響する自動車パネルの金型に特に当てはまります。これには、CNC 工作機械に高精度の送りシステムと位置決め機能が必要です。-これらは通常、ボールネジとリニア モーターの組み合わせを使用し、グレーティング スケールからの閉ループ フィードバックと組み合わせて、ナノメートル レベルの位置制御を実現します。-
2 番目に、高速かつ効率的な処理が必要です。{0}アルミニウムの切削速度は 800-3000 m/min に達することがあり、鋼の加工で使用される速度よりも大幅に高速です。したがって、CNC 工作機械には高速スピンドルが装備されている必要があります。-現在、主流モデルのスピンドル速度は通常 15,000 ～ 40,000 rpm で、一部の高速モデルでは 60,000 rpm に達します。-同時に、非切削時間を最小限に抑えるために、機械の早送り速度と加減速機能も同時に改善する必要があります。-たとえば、X、Y、Z 軸は 1 ～ 2 G の加速度で 60 ～ 120 m/min の早送り速度を達成でき、金型加工サイクルを大幅に短縮できます。アルミ金型の加工には、CNC工作機械にも優れた安定性と耐振動性が求められます。アルミは高速切削時にビビリが発生しやすく、仕上げ面が悪くなります。
したがって、機械ベッドは高剛性の鋳鉄または花崗岩で構築する必要があります。有限要素解析を使用して構造設計を最適化し、振動伝達を低減します。工具の冷却も重要です。通常、高圧内部冷却 (最大 70～100 bar) とオイルミスト潤滑を組み合わせて、切削温度を下げ、アルミニウムの切りくずが工具に付着するのを防ぎ、工具寿命を延ばします。
2. アルミ金型加工における主流のCNC工作機械の種類
アルミニウム金型の構造的特徴と加工プロセスに基づいて、現在市場で主流の CNC 工作機械の種類には、立形マシニング センター、横形マシニング センター、5 軸マシニング センター、高速ミーリング センターなどがあります。-

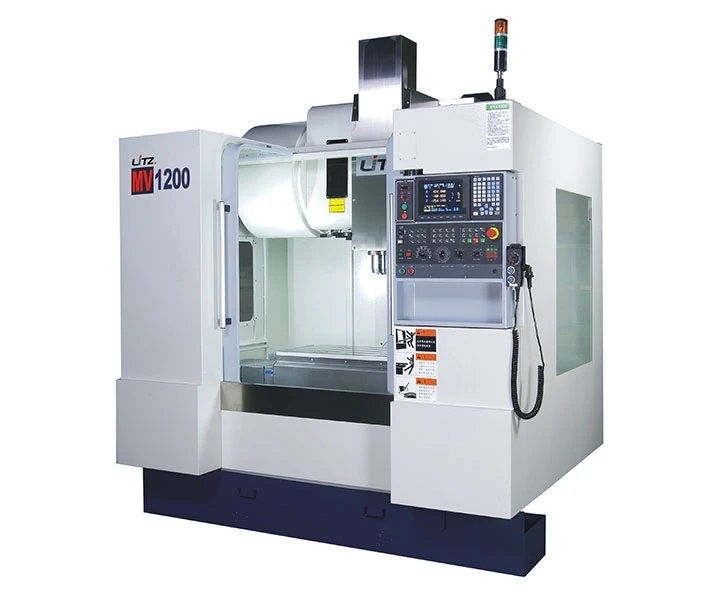

立型マシニング センターは、アルミニウム金型の加工で最も広く使用されている機械タイプで、中小型の金型の平面、穴システム、キャビティなどのフィーチャの加工に適しています。{0}}コンパクトで操作性が良く、自動工具交換装置（ATC）を搭載しています。ツールマガジンには通常 24-60 個のツールが収納されており、連続的なマルチプロセス処理が可能です。-例えば、携帯電話ケースの金型加工では、立形マシニングセンタでフライス加工、穴あけ、タップ加工などの一連の加工を行うことができます。高速スピンドルと精密治具を組み合わせることで、従来の工作機械と比較して加工効率が 30% 以上向上します。
5 軸マシニング センターは、複雑な曲面のアルミニウム金型（自動車のヘッドライト金型や航空宇宙部品の金型など）を加工するために特別に設計されており、3 つの直線軸（X、Y、Z）と 2 つの回転軸（A と C）の調整された制御を備えています。これにより、複数の角度での金型の同時加工が可能になり、複数のクランプ設定に伴うエラーが排除されます。スイベル スピンドルまたはクレードル- スタイルのワークテーブル設計により、工具が最適な角度で加工表面にアプローチできるため、複雑な表面の加工精度と表面品質が大幅に向上します。現在、ハイエンド 5 軸マシニング センターは 0.003 mm の位置決め精度と 0.0015 mm の再現性を達成しています。{6}
高速ミリング センターは、アルミニウム金型の高速加工用に特別に設計されています。-軽量の可動コンポーネントと非常にダイナミックなサーボ システムを利用しています。スピンドル速度は通常 30,000 rpm を超えます。高剛性の機械構造と組み合わせることで、アルミ金型の高速精密フライス加工が可能になります。金型キャビティの半仕上げおよび仕上げ段階で、高速ミーリング センターは Ra0.4μm 以下の表面粗さを達成でき、後続の研磨ステップの作業負荷を軽減し、「研磨不要」の加工も可能にして、金型の製造コストを大幅に削減します。-
3. アルミ金型加工におけるCNC工作機械の技術的優位性と適用事例
従来の機械加工装置と比較して、アルミニウム金型の加工に使用される CNC 工作機械には、大きな技術的利点があります。まず、安定した加工精度が得られます。 CNC システムの正確な制御と閉ループ フィードバックを通じて、金型のバッチ間での寸法の一貫性が保証され、手動操作によって引き起こされるエラーが排除されます。-
第二に、高度な柔軟性を提供します。 CNC プログラムを変更するだけで、異なる金型を切り替えることができ、小ロット、多品種の金型生産の需要に対応できます。-第三に、強化されたインテリジェンスを提供します。最新の CNC 工作機械は一般に、適応制御、工具寿命の監視、プロセス シミュレーションなどのインテリジェントな機能を統合しています。
たとえば、センサーは切削負荷をリアルタイムで監視し、送り速度を自動的に調整して工具の過負荷による損傷を防ぎます。同時に、シミュレーション ソフトウェアがプログラム エラーを積極的に検出し、試し切りの時間を短縮できます。
例えば、アルミ金型加工を手掛ける自動車部品会社。同社は 5 軸マシニング センターの導入後、バンパー金型の複雑な曲面加工プロセスを 5 工程 3 台の機械から 1 工程 1 台に合理化しました。これにより、加工サイクルが15日から5日に短縮され、金型表面の寸法精度が±0.02mmから±0.005mmに向上し、製品合格率が85%から99%に向上しました。さらに、高速スピンドルと高圧内部冷却システムの使用により、工具寿命が 40% 延長され、生産コストがさらに削減されました。{{10}
4. 開発トレンド: 並列インテリジェント化とグリーン化
製造業がインダストリー4.0に向けて移行する中、アルミ金型加工に使用されるCNC工作機械はインテリジェント化とグリーン化に向けて急速に発展しています。インテリジェンスに関しては、AI テクノロジーが CNC システムに深く統合され、加工パラメータの自己最適化、故障の予知保全、オンライン品質モニタリングが可能になります。{2}たとえば、機械学習アルゴリズムが大量の加工データを分析して、最適な切削パラメータの組み合わせを自動的に生成し、加工効率と表面品質をさらに向上させます。振動センサーと温度センサーが工作機械の状態をリアルタイムで監視し、潜在的な故障を早期に警告し、ダウンタイムを削減します。
グリーン化の観点からは、CNC 工作機械はより効率的で省エネなモーターと油圧システムを利用してエネルギー消費を削減します。{0}}さらに、乾式切削または最小限の潤滑技術が従来の切削液冷却に取って代わり、環境汚染を軽減します。さらに、サーキュラーエコノミーの発展に合わせて、モジュール設計や分解構造を推進し、設備のメンテナンスやリサイクルを容易にします。
要約すると、アルミニウム金型の加工に使用される CNC 工作機械は、金型製造業界を高度化するための重要な設備であり、その技術レベルはアルミニウム金型の品質、効率、コストに直接関係します。将来的には、インテリジェントおよびグリーンテクノロジーの継続的な革新により、CNC 工作機械はアルミニウム金型加工においてさらに重要な役割を果たし、金型製造業界を高精度、高効率、低エネルギー消費に向けて推進することになります。
